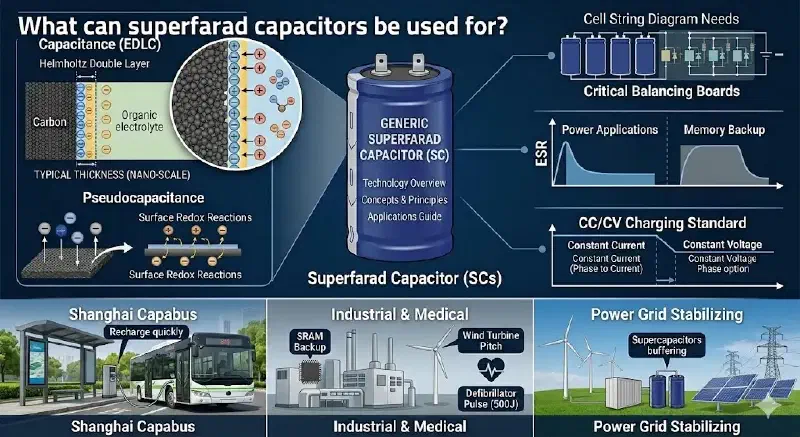

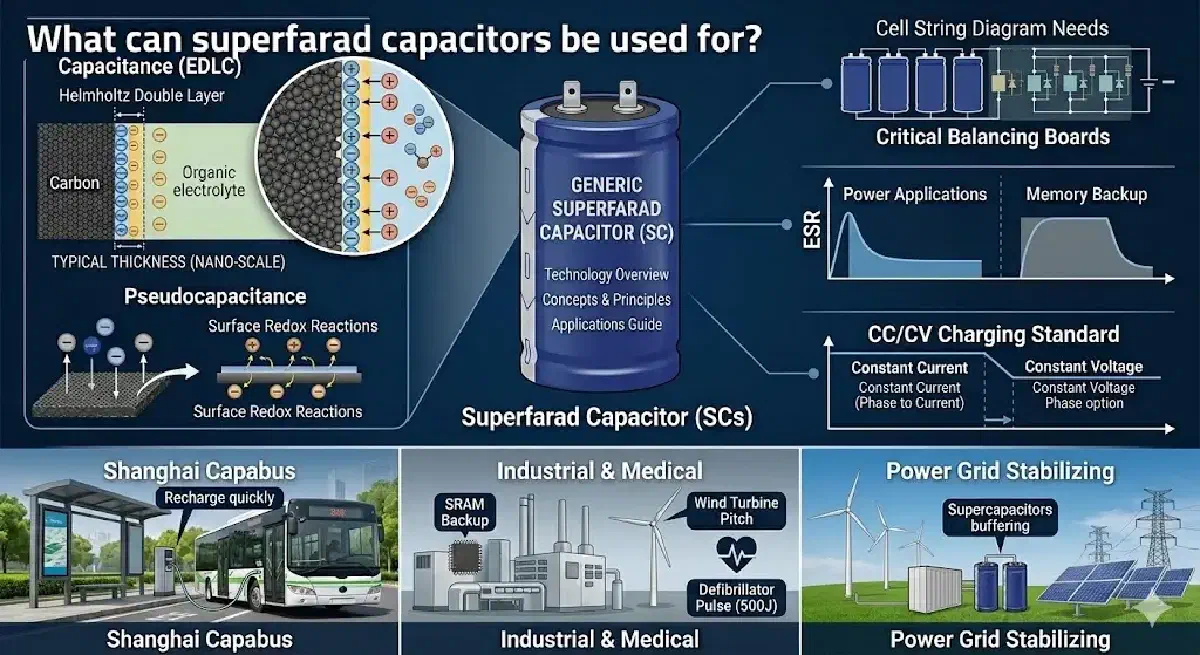

Суперконденсаторы (СК), которые из-за их огромной емкости часто называют ионисторами или «суперфарадными» конденсаторами, представляют собой революционный класс устройств для хранения энергии. Они эффективно заполняют нишу между обычными электролитическими конденсаторами (высокая мощность, низкая энергия) и аккумуляторными батареями (высокая энергия, низкая мощность).
В этом руководстве представлен глубокий технический анализ принципов их работы, стандартов обслуживания и реальных сценариев промышленного применения.
1. Основные технологии: Как они накапливают энергию#
В отличие от традиционных конденсаторов, использующих твердый диэлектрик, работа ионисторов основана на двух различных физико-химических механизмах:
- Ионный двухслойный электрический слой (ИДЭС / EDLC): Энергия накапливается электростатически путем разделения зарядов в двойном слое Гельмгольца. Этот слой невероятно тонок — обычно от $0.3$ до $0.8$ нм. Поскольку химические связи не разрываются, ионисторы типа EDLC могут выдерживать сотни тысяч и миллионы циклов.
- Псевдоемкость: Включает быстрые обратимые фарадеевские окислительно-восстановительные реакции на поверхности электрода. Использование оксидов переходных металлов (например, $RuO_2$) или проводящих полимеров позволяет достичь в 10 раз большей емкости, чем у чистых EDLC.
- Гибридные и асимметричные конденсаторы: Такие системы, как литий-ионные конденсаторы, сочетают в себе электрод типа EDLC с электродом аккумуляторного типа для достижения более высокой плотности энергии.
2. Метрика внутреннего сопротивления (ESR)#
Частый технический вопрос: является ли внутреннее сопротивление (ESR) на уровне «0.5» приемлемым? Ответ полностью зависит от единиц измерения и области применения:
| Тип применения | Диапазон емкости | Стандартный диапазон ESR | Статус значения «0.5» |
|---|---|---|---|
| Силовые системы | 100Ф — 10 000Ф | < 1 мОм | Отлично (если 0.5 мОм) |
| Резервное питание памяти | 0.1Ф — 470Ф | 15Ом — 100Ом | Норма (если 0.5 Ом) |
Стандарт износа: Согласно международному стандарту IEC/EN 62391-2, компонент считается выработавшим свой ресурс, когда его емкость падает более чем на 30% или значение ESR превышает начальную спецификацию в 4 раза.
3. Мастерство зарядки: Стандарт CC/CV#
Суперконденсаторы обладают чрезвычайно низким внутренним сопротивлением, что означает, что они могут потреблять огромные пусковые токи при прямом подключении к источнику напряжения.
Профессиональный алгоритм зарядки:#
- Фаза CC (Constant Current): Ограничение тока для защиты источника питания и предотвращения перегрева контактов коллектора.
- Фаза CV (Constant Voltage): Как только достигается номинальное напряжение ($U_R$), оно поддерживается стабильным, пока ток естественным образом не снизится.
Важное предупреждение по безопасности: Никогда не превышайте номинальное напряжение (обычно от 2.1В до 3.0В), так как это вызывает разложение электролита, приводящее к газообразованию, вздутию или короткому замыканию.
4. Критическая роль плат балансировки#
Когда суперконденсаторы соединяются последовательно для достижения более высокого напряжения системы, наличие платы балансировки является обязательным.
- Зачем нужна балансировка? Незначительные производственные отклонения в токе утечки и емкости означают, что без вмешательства отдельные ячейки в цепи могут достичь состояния перенапряжения, в то время как другие останутся недозаряженными.
- Пассивная балансировка: Использует параллельные резисторы для сброса лишнего заряда. Идеально подходит для бюджетных решений с низким током.
- Активная балансировка: Использует электронное управление для перераспределения энергии между ячейками, обеспечивая максимальную эффективность.
5. Реальное применение#
Итак, для чего же можно использовать эти конденсаторы? Они незаменимы там, где требуется высокая плотность мощности и огромный циклический ресурс:
- Транспорт: Питание систем рекуперативного торможения в электробусах и поездах. В Шанхае «капабусы» полностью заряжаются на конечных остановках за считанные минуты.
- Энергосети: Стабилизация напряжения и буферизация сети для возобновляемых источников энергии, таких как ветер и солнце.
- Промышленность и медицина:
- Резервное копирование SRAM: Обеспечение целостности данных при потере питания.
- Ветрогенераторы: Питание систем изменения шага винта.
- Дефибрилляторы: Обеспечение мощного энергетического импульса (около 500 Дж), необходимого для спасения жизни.
- Потребительская электроника: Инструменты с быстрой зарядкой, например, аккумуляторные отвертки, которые полностью заряжаются менее чем за 90 секунд.
Резюме#
Суперконденсаторы — это дополняющая технология для аккумуляторов, а не их полная замена. Соблюдая пределы напряжения и используя надлежащую активную балансировку, вы сможете использовать их превосходный срок службы для решения самых сложных задач в области электротехники.
