В современном мире систем накопления энергии суперконденсаторы (также известные как ионисторы или ультраконденсаторы) стали ключевыми компонентами в системах рекуперативного торможения, ИБП и устройствах импульсной мощности. Их привлекательность заключается в колоссальном циклическом ресурсе — до миллиона циклов — и удельной мощности, значительно превосходящей традиционные аккумуляторы.
Однако для достижения максимальной производительности и обеспечения безопасности необходимо понимать их уникальные электрохимические характеристики.
I. Прецизионная зарядка: режим CC/CV и контроль напряжения#
Зарядка суперконденсатора принципиально отличается от зарядки стандартных электролитических конденсаторов. Из-за крайне низкого эквивалентного последовательного сопротивления (ESR) в начальный момент зарядки возникают огромные пусковые токи.

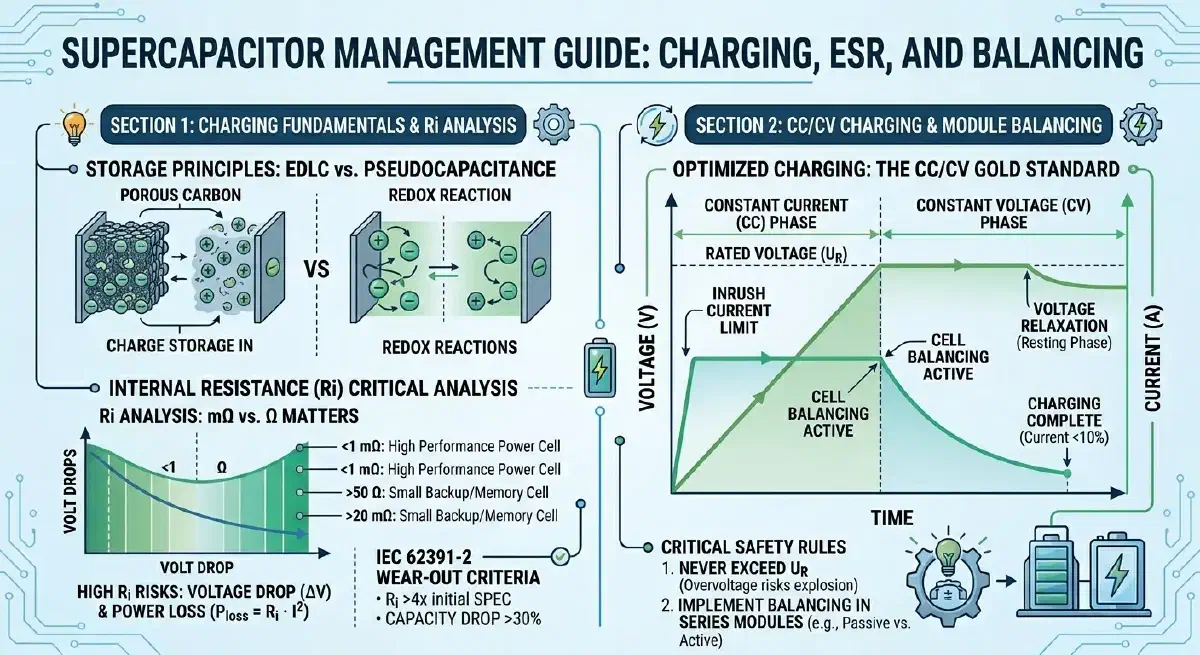

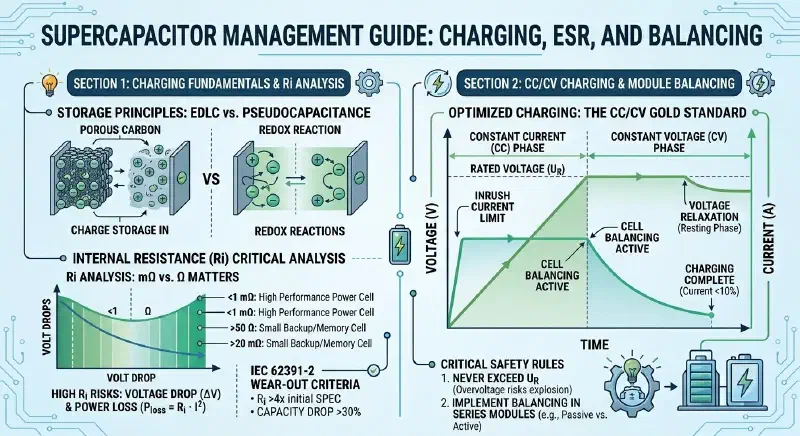

Рекомендуемый режим (CC/CV): Промышленным стандартом является зарядка по методу «Постоянный ток / Постоянное напряжение».
- Фаза постоянного тока (CC): Ограничивает начальный ток, предотвращая чрезмерные тепловые и электромагнитные нагрузки, которые могут повредить внутренние соединения между обкладками и коллекторами.
- Фаза постоянного напряжения (CV): Когда напряжение достигает номинального значения ($U_R$), оно поддерживается стабильным, а ток снижается по экспоненте.
Строгие лимиты напряжения: Ионисторы — это низковольтные компоненты. Номинальное напряжение ячейки обычно составляет от 2.1 В до 2.7 В (литий-ионные модели могут достигать 3.8 В). Превышение этих пределов вызывает разложение электролита (с выделением водорода), что ведет к утечкам, вздутию или внутреннему короткому замыканию.
Релаксация напряжения: После прекращения зарядки напряжение может немного «просесть». Эта релаксация напряжения является нормальным физическим процессом, вызванным диффузией ионов вглубь пористых электродов, и не является признаком утечки.
II. Развенчание мифа об «ESR 0.5»: Единицы измерения и ресурс#
Чтобы оценить состояние внутреннего сопротивления, необходимо различать стандарты измерения (AC ESR на частоте 1 кГц значительно ниже, чем сопротивление постоянному току $R_i$) и учитывать единицы измерения.
- Стандартные значения ESR: Для мощных накопителей емкостью более 100 Ф внутреннее сопротивление ниже 1 миллиома (мОм) считается отличным показателем. Если значение «0.5» — это 0.5 мОм, то это превосходный результат. Однако для малых конденсаторов резервного питания (0.1 Ф – 470 Ф) нормой является около 20 мОм. Если же значение 0.5 указано в Омах (Ом), то для силовых применений это катастрофический показатель.
- Критерии отказа (Правило 4x/30%): Согласно стандарту IEC/EN 62391-2, ионистор считается вышедшим из строя, когда:
- Его емкость падает более чем на 30%.
- Его внутреннее сопротивление увеличивается более чем в 4 раза по сравнению с начальным значением в спецификации.
- Тепловой режим: Тепловые потери при зарядке пропорциональны квадрату тока ($P_{loss} = R_i \cdot I^2$). Избыточное внутреннее сопротивление вызывает сильный нагрев, что критически сокращает срок службы.
III. Балансировка модуля: «Командир» стабильности системы#
При последовательном соединении нескольких ячеек для получения более высокого напряжения (например, более 3 ячеек или общее напряжение > 8 В), плата балансировки становится обязательным элементом безопасности.
Неизбежность дисбаланса: Из-за производственных допусков емкость и токи утечки разных ячеек всегда немного различаются. При последовательной зарядке это неизбежно ведет к неравномерному распределению напряжения.
Типы балансировки:
- Пассивная: Использует параллельные резисторы для сброса лишней энергии. Дешево, но вызывает нагрев.
- Активная: Использует электронные схемы управления для перераспределения заряда в реальном времени. Высокоэффективна и подходит для систем с интенсивным циклом работы.
Барьер безопасности: Платы балансировки предотвращают преждевременный выход из строя отдельных ячеек из-за перенапряжения. В экстремальных случаях они защищают ячейку, которая разрядилась первой, от повреждения обратным напряжением.
IV. Рекомендации по хранению и эксплуатации#
- Температурный фактор: Ионисторы крайне чувствительны к нагреву. Соблюдайте «правило 10 градусов»: каждое снижение рабочей температуры на 10°C удваивает ожидаемый срок службы.
- Соблюдение полярности: Хотя симметричные ионисторы теоретически не имеют встроенной полярности, рекомендуется соблюдать ту, что была установлена при производстве. Для гибридных и асимметричных моделей переполюсовка строго запрещена и ведет к мгновенному повреждению.
Резюме#
Суперконденсатор — это не просто накопитель энергии, а прецизионный электронный компонент. Строгое соблюдение профиля зарядки CC/CV, мониторинг трендов ESR и использование схем балансировки гарантируют эффективную и безопасную работу вашей системы в течение десятилетий.
