Los supercondensadores (también conocidos como ultracapacitores o capacitores electroquímicos) son dispositivos de almacenamiento de energía de alta eficiencia que se sitúan entre los capacitores electrolíticos tradicionales y las baterías recargables. Destacan por su altísima densidad de potencia y por soportar cientos de miles, o incluso millones, de ciclos de carga y descarga.
Sin embargo, debido a su ESR (resistencia serie equivalente) ultrabajo y a su alta sensibilidad al voltaje, usar el método correcto de carga es indispensable para garantizar la seguridad del sistema y maximizar la vida útil. A continuación, presentamos los pasos y puntos técnicos clave:
Paso 1: Verificación de especificaciones e identificación de polaridad#
- Límites estrictos de voltaje: Los supercondensadores son componentes de bajo voltaje. La tensión de carga nunca debe superar el voltaje nominal ($U_R$). La sobretensión provoca descomposición del electrolito, generación de gas, fugas, hinchamiento o incluso cortocircuitos catastróficos.
- Reconocimiento de polaridad: Aunque los capacitores simétricos de doble capa eléctrica (EDLC) en teoría no tienen polaridad física, los fabricantes los polarizan durante la producción. Se recomienda seguir el marcado para conservar el mejor desempeño. Los capacitores híbridos (como los supercondensadores de ion-litio) sí tienen polaridad estricta; invertir la conexión causa daño permanente.

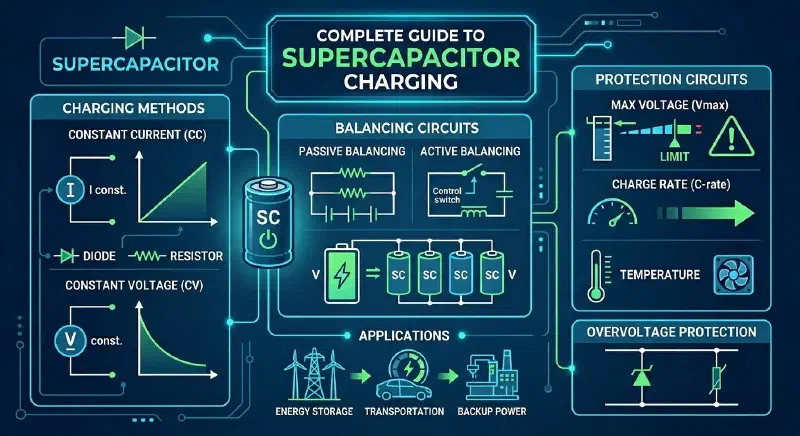

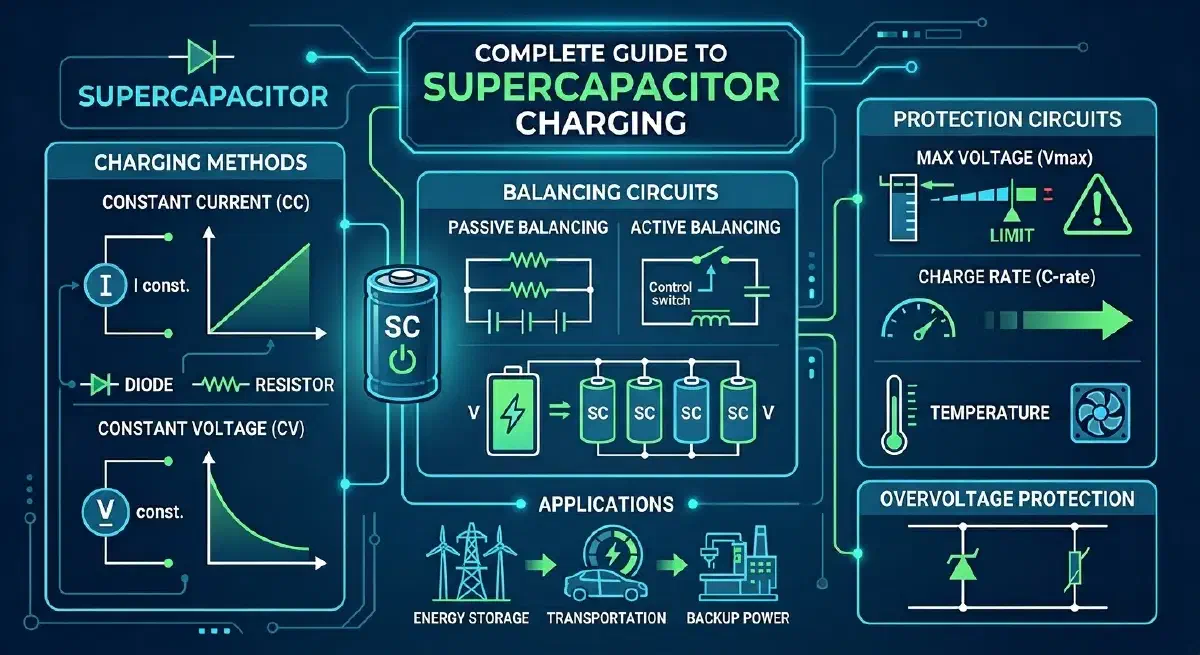

Paso 2: Usar una fuente de alimentación CC/CV (corriente constante / voltaje constante)#
- Control de corriente de irrupción: Como el ESR de un supercondensador es extremadamente bajo, al inicio de la carga se comporta casi como un cortocircuito, generando una corriente de irrupción muy elevada.
- Protección de la fuente: Es indispensable usar una fuente DC con función de corriente constante (CC). La corriente debe limitarse al rango permitido por la hoja de datos para evitar que se active la protección de la fuente o se dañe el circuito de carga.
Paso 3: Balanceo de voltaje en módulos en serie#
- Necesidad de ecualización: Como el voltaje individual por celda es bajo (normalmente 2.1 V a 3.0 V), las aplicaciones de mayor voltaje requieren varias celdas en serie. Debido a las variaciones de capacitancia y corriente de fuga entre celdas, la carga en serie debe incluir circuitos de balanceo activos o pasivos para evitar fallas prematuras por sobretensión localizada.
Paso 4: Ejecución y monitoreo#
- Fase de corriente constante (CC): Se carga con corriente fija; durante esta etapa, el voltaje del capacitor sube de forma lineal.
- Fase de voltaje constante (CV): Una vez alcanzado el voltaje nominal configurado, se cambia a modo CV. A partir de ahí, la corriente disminuye de manera exponencial.
- Monitoreo de temperatura: La pérdida térmica durante la carga es proporcional al cuadrado de la corriente ($P_{loss} = R_i \cdot I^2$). Si la temperatura del encapsulado sube más de 5 a 10 °C durante una carga de alta corriente, conviene reducir la corriente para proteger la vida útil del capacitor.
Paso 5: Entender la “relajación de voltaje”#
Después de desconectar la fuente, es normal observar una ligera caída de voltaje. No necesariamente se trata de una fuga; es un fenómeno llamado relajación de voltaje, causado por la difusión de carga dentro de los electrodos porosos. El voltaje medido después de un periodo de reposo (por ejemplo, 30 minutos) refleja mejor el valor estable real del capacitor.
Paso 6: Desconexión y precauciones de almacenamiento#
- Fin de carga: En general, la carga se considera completa cuando la corriente cae a aproximadamente 10% de la corriente nominal de carga.
- Restricciones ambientales: La vida útil de un supercondensador es muy sensible a la temperatura (siguiendo la regla de Arrhenius: una reducción de 10 °C puede duplicar aproximadamente la vida útil). Se recomienda almacenarlos en un lugar fresco y seco, y evitar mantenerlos por largos periodos al voltaje máximo para desacelerar la evaporación del electrolito.
