La mayoría de las explicaciones sobre condensadores en audio parten de una premisa equivocada. Dicen que un automóvil funciona con corriente continua y una casa con corriente alterna, y que por eso los dos sistemas necesitan componentes distintos. Es cierto hasta cierto punto, y no explica casi nada de lo que un condensador hace por un amplificador.
La diferencia real está en la fuente. Ambos amplificadores quieren lo mismo en su riel de alimentación: una tensión continua que no se mueva cuando se mueve la música. Lo que los separa es la rapidez con que esa tensión se puede reponer y la impedancia que se interpone.
Por qué el esquema «alterna contra continua» es incorrecto#
Un amplificador doméstico toma 220–230 V de corriente alterna de la red, los reduce con un transformador, los rectifica y suaviza el resultado con un condensador de filtro grande. Un amplificador automotriz toma 12–14,4 V de corriente continua del acumulador y el alternador, y en la mayoría de los diseños los eleva con un convertidor conmutado antes de que la etapa de salida los vea.
Cuando la corriente llega a los transistores de salida, ambos sistemas trabajan en continua y el condensador está sobre un riel de continua. La pregunta no es «alterna o continua», sino qué limita la velocidad con que ese riel se recupera después de un transitorio.
Audio doméstico: un problema de ritmo de recarga#
Después de la rectificación de onda completa, una red de 50 Hz produce un rizado de 100 Hz — 120 Hz en redes de 60 Hz. El condensador de filtro tiene así la oportunidad de recargarse entre 100 y 120 veces por segundo, aproximadamente una vez cada 8 a 10 ms. Entre esas recargas, el amplificador funciona solo con la carga almacenada.
Normalmente eso basta. Un amplificador doméstico de 100–200 W puede usar de 10 000 a 22 000 µF sobre rieles de unos ±50 V. Tomemos 20 000 µF, una corriente de riel de 4 A y un intervalo de 10 ms:
$$\Delta V = \frac{I \cdot \Delta t}{C} = \frac{4 \times 0.01}{0.02} = 2\text{ V}$$Dos voltios sobre un riel de 50 V son alrededor del 4 %. La fuente no se derrumba: respira un poco. Por eso el argumento de que «las casas también necesitan supercondensadores» es más débil de lo que parece: el filtro ya hace un trabajo competente.
Los puntos débiles reales del audio doméstico están en otro lugar: amplificadores económicos con transformadores insuficientes, cableado interno largo y retornos de tierra de alta impedancia. Un supercondensador no corrige nada de eso. También hay una barrera práctica: un amplificador doméstico potente trabaja a ±50…±70 V, así que una celda de 2,7 V necesitaría una cadena en serie larga con balanceo, y el costo, el volumen y la corriente de fuga difícilmente se justifican cuando los electrolíticos ya mantienen el riel dentro de pocos puntos porcentuales.
Donde los supercondensadores sí ganan un lugar en casa es en equipos de baja tensión continua: amplificadores de auriculares, convertidores de digital a analógico y reproductores portátiles. Ahí un banco puede sustituir o complementar una batería, ofreciendo una fuente de baja impedancia que no envejece como una celda. Es una aplicación real, pero es un problema distinto del que tiene un amplificador de 200 W.
Audio automotriz: un problema de impedancia de la fuente#
Ahora cambiemos la fuente. En un vehículo el riel es nominalmente de 12 V y se mantiene cerca de 14,4 V mientras carga. La demanda pico de un amplificador de subwoofer grande no es de 4 A: es de 50 A, 100 A, a veces varios cientos de amperios durante unos milisegundos.
Dos mecanismos limitan la llegada de esa corriente.
El acumulador tiene resistencia interna. A 100 A, 10 mΩ de resistencia interna cuestan 1 V antes de cualquier otro efecto:
$$\Delta V = I \cdot R_{\text{interna}} = 100 \times 0.01 = 1\text{ V}$$Eso es casi todo el camino de 14,4 V a 13,4 V, en un sistema donde una caída de un voltio se oye y se ve en los faros.
El alternador no puede responder en esa escala de tiempo. La corriente del devanado de excitación de un alternador Lundell cambia con la constante de tiempo L/R de ese devanado. Un trabajo del MIT la sitúa en el orden de 100 ms o más y señala que esa constante domina el comportamiento transitorio del alternador. Una nota de bajo de 20 ms termina mucho antes de que el alternador se ajuste.
Así, las dos fuentes son lentas por motivos distintos: el acumulador está limitado por la resistencia y el alternador por la inercia magnética. Ambas dejan un hueco que llena un condensador montado junto al amplificador.

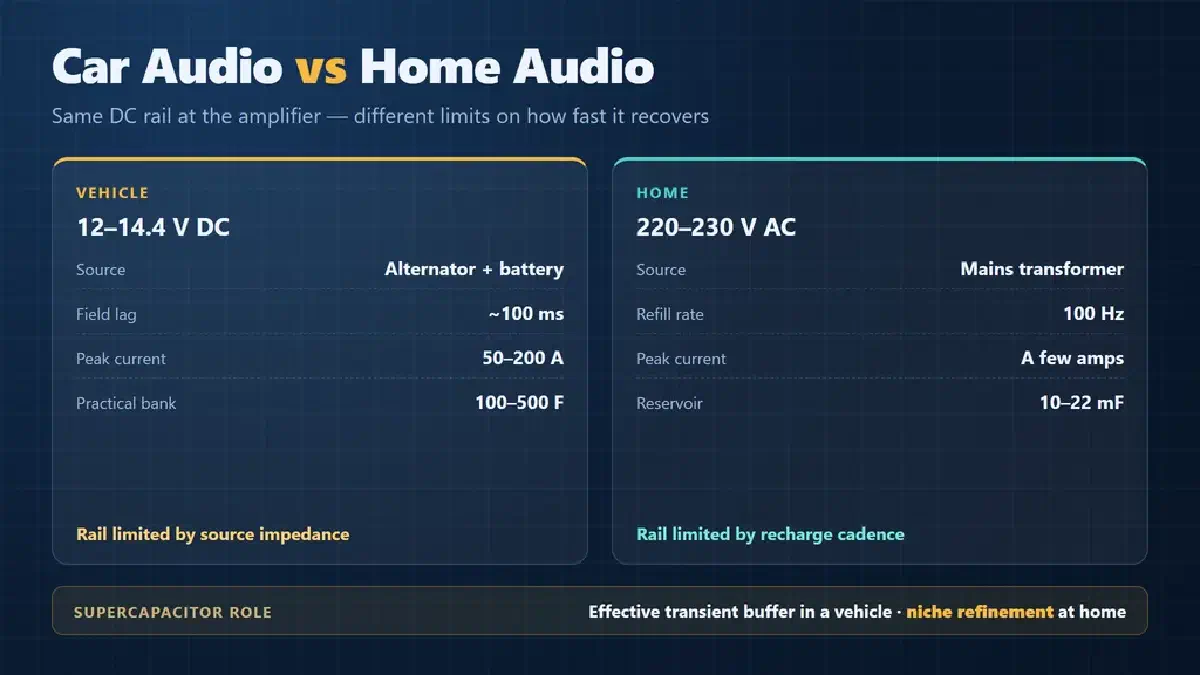

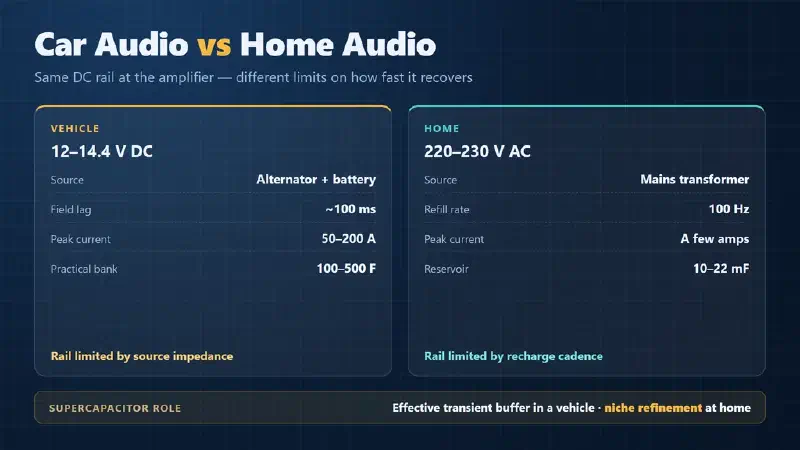

Comparación lado a lado#
| Audio doméstico | Audio automotriz | |
|---|---|---|
| Fuente | Red de 220–230 V, 50/60 Hz | 12–14,4 V de continua, alternador y acumulador |
| Qué limita el riel | El ritmo de recarga, 100/120 Hz | La impedancia de la fuente y la inercia del devanado |
| Corriente pico del riel | De unidades a decenas de amperios | 50–200 A o más |
| Filtro típico | 10 000–22 000 µF a ±50 V | Módulo de 100–500 F a 14 V |
| Papel del supercondensador | Refinamiento opcional en equipos de baja tensión | Amortiguador eficaz de transitorios |
| Punto de partida del cálculo | 0,5–5 F en equipos pequeños | Módulo de 100–500 F |
Cuánta capacidad ayuda realmente#
La capacidad necesaria depende de cuánto dura el transitorio, con la misma relación que se usa para dimensionar cualquier acumulador:
$$C \approx \frac{I \cdot \Delta t}{\Delta V}$$Para un pico de 100 A y una caída admisible de 1 V:
| Duración del transitorio | Capacidad necesaria |
|---|---|
| 5 ms | 0,5 F |
| 10 ms | 1 F |
| 50 ms | 5 F |
| 100 ms | 10 F |
| 500 ms | 50 F |
Esto explica una confusión persistente en el mercado. El consejo de «3–5 F, o 10 F para un sistema grande» que circula en internet pertenece a la época de los condensadores electrolíticos de refuerzo. Son electrolíticos de 1–5 F y cubren solo los primeros milisegundos de un evento de 100 A.
Una línea de bajo real no es un clic de 5 ms. A 50 Hz, un ciclo dura 20 ms, y una nota con su envolvente de caída dura de 100 a 300 ms. Cubrir eso a 100 A exige decenas de faradios, y por eso los bancos prácticos se arman con celdas de 2,7 V en serie: seis celdas de 3 000 F dan un módulo de 500 F y 16 V con ESR cercana a 2 mΩ y una corriente continua del orden de 100 A.
La ESR añade una segunda pérdida que la capacidad no elimina:
$$\Delta V_{\text{ESR}} = I_{\text{pico}} \cdot ESR$$A 100 A, 2 mΩ cuestan 0,2 V de inmediato, antes de entregar carga alguna. Por eso un módulo de 500 F con 2 mΩ supera a un banco mayor con 20 mΩ en pulsos cortos, y por eso la ESR de la hoja de datos importa tanto como la cifra en faradios.
Lo que un supercondensador no puede hacer#
Los límites claros son lo que separa una especificación de un argumento de venta.
- No genera energía. Amortigua, no crea. Si el sistema de carga no cubre la carga media, el condensador solo aplaza el problema.
- No sustituye al acumulador. Un módulo de 500 F a 16 V almacena unos 17 Wh; un acumulador de 50 Ah almacena unos 600 Wh.
- Se autodescarga. Un banco que queda conectado irá bajando el acumulador, así que los vehículos parados durante semanas necesitan un desconectador.
- Requiere limitación de la corriente de carga y balanceo de celdas. Un banco descargado se parece casi a un cortocircuito para el alternador, y toda cadena en serie necesita control de tensiones.
No son razones para evitar los supercondensadores, sino las condiciones con las que el componente trabaja según especificación. Las tratamos en detalle en nuestra guía de instalación y seguridad del supercondensador en automóvil, incluida la limitación de la corriente de irrupción, la reducción de la tensión de trabajo y la sección del cable.
Para qué escenario conviene diseñar#
Si usted fabrica o especifica amplificadores, la lectura práctica es directa.
El audio automotriz es el mercado principal. Todas las condiciones que hacen útil a un supercondensador —corriente pico alta, tiradas largas de cable desde un acumulador en el vano motor, una fuente con impedancia real e inercia mecánica— están presentes en un vehículo y casi ausentes en una sala.
El sonido portátil y para vehículos es el segundo. Los generadores pequeños y las fuentes con inversor tienen sus propios límites de regulación, y un amortiguador en el lado de continua estabiliza el riel de la misma manera. El mecanismo es idéntico; solo cambian los números.
El audio doméstico es un nicho. Un nicho real, atendido por diseños de baja tensión continua, pero no el tema principal. Afirmar que los supercondensadores son imprescindibles en amplificadores domésticos invita a una objeción técnica que no se puede responder.
Para el cálculo de una instalación concreta, nuestra guía para dimensionar un condensador de audio automotriz recorre la estimación a partir de la potencia del amplificador. Si todavía está decidiendo dónde va el almacenamiento en el sistema, principios del supercondensador, ESR y carga cubre el comportamiento de base. Hay información general sobre la tecnología en Wikipedia sobre supercondensadores, y los datos de comportamiento transitorio del alternador provienen del trabajo del MIT A New Design for Automotive Alternators.
Preguntas frecuentes#
¿Por qué el audio automotriz necesita supercondensadores y el doméstico normalmente no?#
Porque la fuente es más débil en relación con la carga. Un amplificador automotriz toma cientos de amperios de un sistema de 12 V cuyo alternador necesita unos 100 ms para cambiar su entrega. Un amplificador doméstico toma unos pocos amperios de una red que rellena su filtro 100 o 120 veces por segundo a través de un transformador.
¿Puedo usar un módulo automotriz de supercondensadores en un amplificador doméstico?#
No directamente. Un módulo de 16 V está hecho para un riel de 14 V. Un riel doméstico de ±50 V necesitaría unas 40 celdas en serie con balanceo, y las penalizaciones de fuga y volumen rara vez lo justifican.
¿Cuántos faradios necesita un sistema de audio automotriz?#
Dimensione desde el transitorio, no desde una regla fija. Use la relación anterior con su corriente pico, la duración de una nota de bajo y la caída que pueda aceptar. Para 100 A y 100 ms con 1 V son 10 F; las instalaciones reales usan 100–500 F por margen y repetibilidad.
¿Una capacidad mayor empeora el sonido en casa?#
No existe un mecanismo de ingeniería aceptado para eso. Los bancos muy grandes traen costos prácticos —corriente de irrupción, fuga, tamaño—, pero «graves embarrados por exceso de capacidad» es una afirmación del ámbito audiófilo, no un efecto medido. Tomémoslo como opinión y no como especificación.
Resumen#
La diferencia entre audio automotriz y doméstico no es la corriente alterna frente a la continua. Es qué limita el riel de alimentación: un ritmo de recarga de 100 Hz en casa y, en un vehículo, la impedancia de la fuente más unos 100 ms de inercia del alternador. Por eso el supercondensador es una pieza habitual en una instalación automotriz potente y un refinamiento de nicho en casa, y por eso las cifras en faradios que circulan suelen ser de una generación anterior.
