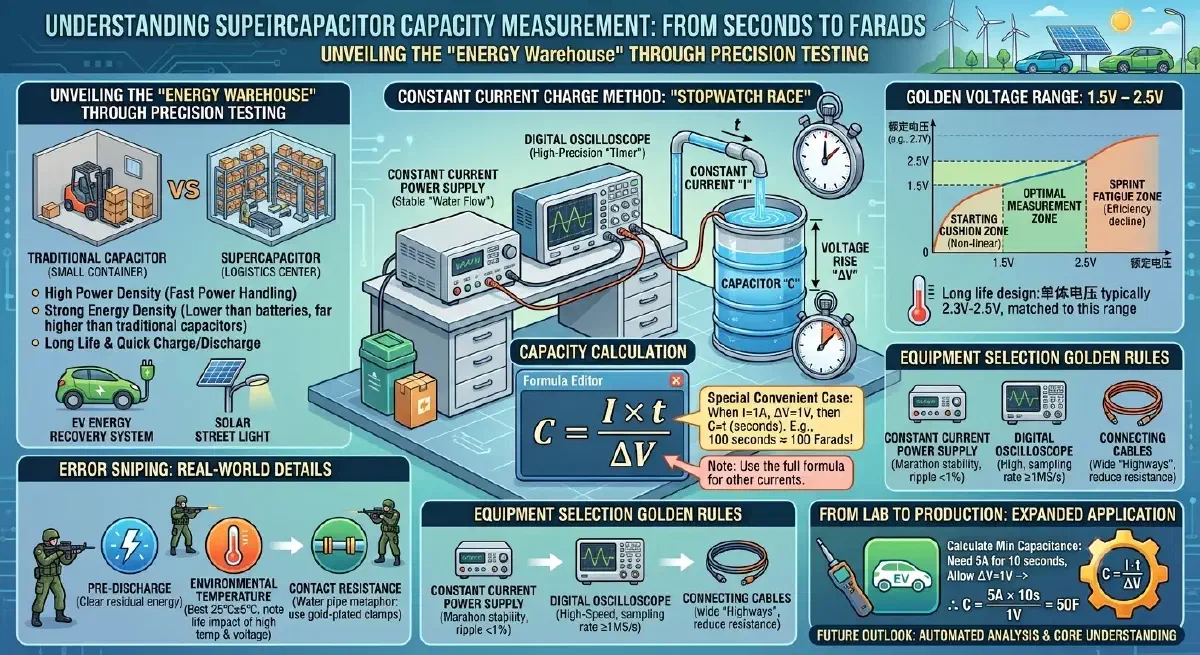

Cómo medir la capacidad de un supercapacitor: guía paso a paso

··1555 palabras·8 mins
Autor
Supercapacitor Supply
Componentes originales de Maxwell, SAMWHA y LS Mtech.
Fundamentos de supercondensadores - Este artículo es parte de una serie.
Parte 4: Este artículo

En el mundo de los componentes electrónicos, los supercapacitores (también conocidos como ultracapacitores o condensadores de doble capa) se han ganado la reputación de ser el “rayo de la energía” en sistemas de nueva energía y vehículos eléctricos, gracias a su notable capacidad de almacenamiento y a su carga/descarga ultrarrápida. Sin embargo, medir con precisión su capacidad real sigue siendo un reto para muchos ingenieros y compradores técnicos. Esta guía recorre el tema con métodos profesionales y analogías claras, para que el proceso de medición deje de ser una caja negra.

La naturaleza de “almacén de energía” del supercapacitor
#

La diferencia clave entre un supercapacitor y un condensador electrolítico tradicional está en su estructura interna, que se comporta más como un almacén tridimensional. La energía se almacena mediante la separación de cargas en el electrolito, y en un volumen dado cabe mucha más carga que en un condensador convencional: es la diferencia entre un pequeño contenedor y un centro logístico completo. Este diseño le da al supercapacitor tanto alta densidad de potencia (entrega rápida de energía) como una densidad de energía notablemente mayor que la de los condensadores clásicos, aunque sigue muy por debajo de las baterías de ion-litio. Combinado con un ciclo de vida largo y carga/descarga veloz, el supercapacitor se adapta mejor a aplicaciones de tipo potencia y no de tipo energía. Sus despliegues típicos incluyen el frenado regenerativo de vehículos eléctricos y el alumbrado público solar, donde lo que importa es la carga y descarga instantánea.

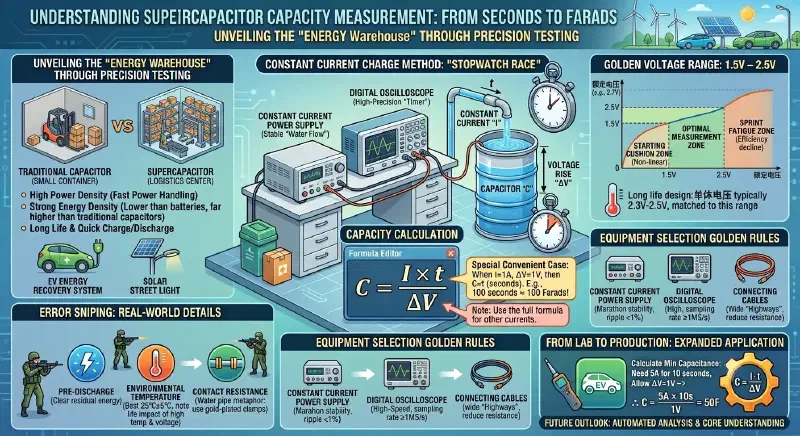

Cómo medir la capacidad de un supercapacitor con el método de carga a corriente constante
El método de carga a corriente constante: llena el condensador con una corriente conocida y mide el tiempo de subida de tensión.

Método de carga a corriente constante: la “carrera del cronómetro”
#

La forma más rápida de obtener una cifra de capacidad en el banco es el test de carga a corriente constante (no el método de constante de tiempo RC).

  1. Armar el circuito de prueba: necesitas una fuente de corriente constante (un “caudal” estable) y un osciloscopio digital (un “cronómetro” de alta precisión). Conecta el supercapacitor a la fuente.

  2. Registrar los datos clave: elige 1,5 V como punto inicial y 2,5 V como punto final (las “marcas” del nivel de agua). Con el osciloscopio captura la curva de subida de tensión y registra con precisión el tiempo que tarda en recorrer ese intervalo de 1 V (en segundos).

  3. Calcular la capacidad: a partir de la relación fundamental del condensador Q = C·V y de la identidad de corriente constante I = dQ/dt, se obtiene la fórmula general:

    C = I × t / ΔV

    donde I es la corriente de carga (en A), t es el tiempo (en s) que tarda la tensión en subir ΔV, y ΔV es el intervalo de tensión (en V). En este ejemplo, ΔV = 1 V, por lo que si la corriente constante se fija en I = 1 A, la fórmula se reduce a C = 1 A × t / 1 V = t. En otras palabras, cuando la corriente es exactamente 1 A y el intervalo es exactamente 1 V, los segundos medidos equivalen numéricamente a la capacidad en faradios: 100 segundos corresponden a unos 100 F. Es un caso particular muy cómodo, pero recuerda: si usas otra corriente, sustitúyela siempre en la fórmula completa C = I·t/ΔV. No puedes leer los segundos y asumirlos como capacidad directamente.

¿Por qué elegir el rango 1,5 V – 2,5 V?
#

Este rango de tensión actúa como el “tramo dorado” de una carrera de velocidad. Evita la zona no lineal del inicio de la carga (el buffer de salida) y la caída de eficiencia cerca de la tensión nominal (la fatiga del esprint final), garantizando resultados estables y reproducibles. Si la tensión nominal del condensador es más baja, por ejemplo 2,7 V, se puede ajustar el rango, pero conviene mantener la diferencia de 1 V para que la fórmula siga siendo válida. Desde el punto de vista de la vida útil, los diseños longevos suelen limitar la tensión de celda a 2,3 V – 2,5 V en lugar de llevarla al máximo absoluto de 2,7 V, y la ventana 1,5 V – 2,5 V está alineada con esa práctica.

Las tres reglas de oro para elegir el equipo
#

Buenas herramientas facilitan mucho el trabajo. La precisión del equipo de medición influye directamente en el resultado:

  • Fuente de corriente constante: debe tener la resistencia de un corredor de maratón. El rizado de salida debería mantenerse por debajo del 1%, y la corriente debe dimensionarse según la celda: una regla habitual en la industria es 100 mA por faradio, así que una celda de 100 F pide unos 10 A y una de 3000 F alrededor de 300 A en un probador dedicado. Una fuente de laboratorio de 0,5 A – 2 A sirve hasta unas pocas decenas de faradios; con 1 A fijo, una celda de 3000 F tarda unos 50 minutos en cruzar la ventana, lo que no es práctico y además da tiempo a que la autodescarga distorsione el resultado. Anota el valor realmente ajustado para usarlo en C = I·t/ΔV.
  • Registrador: aquí lo que importa es la duración de la grabación, no la tasa de muestreo. La rampa es lenta — decenas de segundos en una celda de 100 F y decenas de minutos en una de 3000 F —, así que usa un osciloscopio en modo roll o con memoria larga, o un registrador de datos, y ajusta la base de tiempos para que toda la rampa quepa en una sola captura. La resolución vertical importa mucho más que la velocidad: un osciloscopio de 8 bits a 1 V/div resuelve unos 31 mV por paso, mientras que un trabajo limpio de capacidad requiere 1 mV.
  • Cables de conexión: cables gruesos y cortos son como autopistas anchas, reducen la resistencia que de otro modo frenaría la carga. Para mediciones de capacidad y ESR conviene dar un paso más y usar una conexión Kelvin de cuatro hilos, de modo que la resistencia de contacto quede fuera del circuito de medida.

Como referencia: la tasa de muestreo que a veces se cita para medir ESR tampoco es la limitación aquí. Incluso el ESR es una medición de escala milisegundo: QC/T 741-2014 lee la tensión 30 ms después de iniciar la descarga, y Maxwell lee la tensión de recuperación 5 s después de interrumpir la corriente.

La “batalla del francotirador de errores” en la práctica
#

Incluso con un método correcto, los siguientes detalles pueden desviar la medición:

  • Pre-descarga del condensador: antes de medir, descarga por completo el condensador, igual que pones a cero una báscula de baño, para que la carga residual no sesgue el resultado.
  • Temperatura ambiente: los supercapacitores son sensibles a la temperatura. El entorno ideal de medición es 25 °C ± 5 °C. Al subir la temperatura, la capacidad tiende a aumentar ligeramente porque la conductividad del electrolito crece (el efecto del “globo que se hincha con el calor”), pero lo más importante es que las temperaturas altas acortan drásticamente la vida útil. Datos publicados muestran que una celda a 2,7 V y 65 °C puede durar solo unos pocos miles de horas, mientras que la misma celda a 2,5 V y 45 °C puede alcanzar 10 años. Por eso, tanto al medir como en uso prolongado, conviene controlar la temperatura y limitar la tensión por celda.
  • Resistencia de contacto: un mal contacto en los electrodos es como una tubería pellizcada, alarga artificialmente el tiempo de carga. Usa pinzas bañadas en oro o conexiones soldadas.

Del laboratorio a la línea de producción
#

Una vez que entiendes el principio de medición de capacidad, puedes usar la misma fórmula en sentido inverso para dimensionar componentes en aplicaciones reales, porque la ecuación de fondo es la misma: C = I·t/ΔV. Por ejemplo, si un equipo necesita 5 A de corriente durante 10 segundos, puedes calcular rápidamente la capacidad mínima (asumiendo una caída de tensión admisible de 1 V): 5 A × 10 s / 1 V = 50 F. Esta capacidad convierte al supercapacitor de “caja negra” en un módulo de energía diseñable con precisión.

(Nota: en la selección real de ingeniería también hay que considerar la eficiencia del DC-DC, la ESR y el comportamiento al final de la vida útil. Para esos casos, apóyate en modelos de almacenamiento de energía más rigurosos.)

Perspectiva futura: medición más inteligente
#

Con el avance del IoT, los equipos integrados de medición se están generalizando. Algunos analizadores nuevos ya ofrecen un flujo de “medición con un botón”: carga y descarga automáticas, registro de datos e incluso predicción de vida útil, como un chequeo médico completo del supercapacitor. Pero, por muy inteligente que sea la herramienta, dominar el principio de fondo —sobre todo la relación C = I·t/ΔV— sigue siendo el arma definitiva del ingeniero ante situaciones complejas.

A lo largo de esta guía hemos visto cómo medir la capacidad de un supercapacitor con el método de carga a corriente constante, y hemos descubierto la belleza física que hay detrás: la capacidad queda determinada conjuntamente por la corriente, el tiempo y la tensión. La próxima vez que un vehículo eléctrico pase zumbando o que un farol solar se encienda al atardecer, tal vez recuerdes ese pequeño momento científico en el que un cronómetro sirvió para medir la energía.
